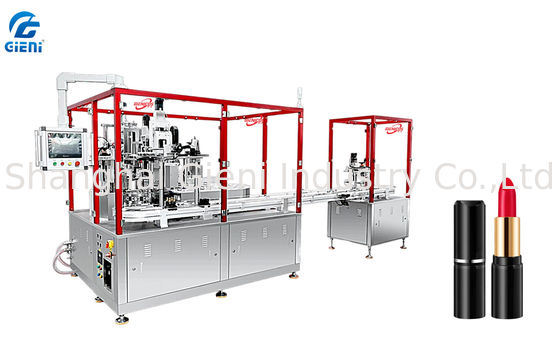

Automatische Lippenstiftfüllmaschine aus Silikon mit getrenntem zweistufigem Vakuumgerät

1. Rahmenstruktur

• Sicherheitsabdeckung: Aluminiumbasis mit verchromter Stahloberfläche, die Festigkeit und Rostbeständigkeit kombiniert.
• Arbeitstisch/Elektro-Schrank/Tür: aus SUS-Edelstahl für eine erhöhte Korrosionsbeständigkeit.
• Unterstützung: Festhaltefüße und abnehmbare Materialladestation zur einfachen Materialbearbeitung und Wartung der Anlagen.
• Spalten: Euro-Standard-Aluminiumprofile für leichte Konstruktion und modulare Erweiterung.
• Tür: Edelstahlmaterial, geeignet für Produktionsszenarien mit hoher Reinheit (z. B. Kosmetik, Medizinindustrie).

2. Tischantriebssystem

• Schieberadtechnik: Ein eingeführtes U-förmiges Kreislaufschieberadsystem für eine reibungslose Bewegung und eine präzise Positionierung.
• Formen: 28 Sätze Präzisionsformen aus Silikonkautschuk mit anodisierter Oberflächenbehandlung zur Verbesserung der Verschleißfestigkeit und der Abformleistung.
• Aufzugssteuerung: Servo-Indexsteuerung für das Aufheben von Stationen, die den Anforderungen an hohe Präzision für den synchronen Betrieb mehrerer Stationen entspricht.
• Versiegelung: vollständig versiegelte bewegliche Teile; Doppelschichtisolierung und Versiegelung im Kühlbereich zur Verhinderung von Flüssigkeits-/Gaslecks.

3. Vorwärmevorrichtung

• Heizgeräte: 2 Einheiten von Leister-Heizgeräten aus der Schweiz mit einstellbarem Luftvolumen und Heizgeschwindigkeit.
• Mechanische Steuerung: Zylinderbetriebene Auf-/Abbewegung, Handrad für die Höhenregelung und Timer für die Heizdauerregelung.
• Temperaturregelung: Digitale Anzeige mit PID-Steuerung, ausgestattet mit einem Lüfter mit variabler Geschwindigkeit, der die Temperaturgleichheit innerhalb von ±2 °C gewährleistet.

4. Füllsystem

• Füllmaschine: 1 mobiler Doppeldüse-Füllgerät mit Servomotoren, die das Füllvolumen jeder Düse individuell steuern und die Sekundärmischfunktion unterstützen.
• Behälter: Behälter mit einem Außenreinigungssystem für einen schnellen Materialwechsel und eine hygienische Wartung.
• Pumpen: Schnellverschlusskolbenpumpe, angetrieben durch einen Servomotor, mit einer Durchflusssteuerungsgenauigkeit von ±0,5%.
• Materialförderung: Elektrische Heizschlauch mit zwei Schichten (nur der innere Schlauch muss für die Farbe angepasst werden), um Materialrückstände und Abfälle zu reduzieren.
• Zusätzliche Funktionen: Vorheizung der Düse, Sammlung von Massengut, Keramikheizung für Tanks, PLC + Touchscreen-Steuerung und doppelte Stromversorgungsschnittstellen.

5. Düsenbewegungssystem

• Bewegungssteuerung: Zylinderbetriebene Düse eingeschaltet/ausgeschaltet, Vorwärts-Rückwärtsbewegung und horizontale Materialzufuhr mit einer Reaktionsgeschwindigkeit <0,3 Sekunden.
• Temperaturmanagement: Heizrohr zur Aufrechterhaltung der Düsentemperatur und zur Verhinderung von Materialverfestigung und -verstopfung.
• Sammlung in großen Mengen: SUS-Edelstahlschacht für einfache Reinigung und Materialrückgewinnung.

6. Wiedererwärmungsvorrichtung

• Ausrüstung: Ein importierter Schweizer LEISTER-Heizgerät mit hoher Leistungsdichte und langer Lebensdauer.
• Anpassung: Handrad zur Höhenanpassung, Touchscreen zur Temperaturanpassung und manuelle Anpassung des Lüftervolumens an verschiedene Produktprozesse.

7. Kühleinheit

• Typ: Getrennte Wasserkreislaufkühlvorrichtung mit unabhängiger Temperaturregelung.
• Temperaturbereich: Mindestens -20°C, geeignet für die schnelle Aushärtung von Wachs- und Harzstoffen.
• Kompressor: Kompressor mit 8 HP, der R404A-Kältemittel für eine stabile Kühlleistung verwendet.
• Struktur: Kühlkanal unter dem Tisch mit durch die Rohrleitung zirkulierender kalter Luft; Doppelschichtisolierung außerhalb des Tunnels zur Verringerung von Kaltverlusten.

8Entlastungseinheit

• Bewegungssteuerung: Hochpräzisions-Industriemodule (Y/X-Achse + Hebung) mit Positionierungsgenauigkeit von ± 0,1 mm.
• Greifer: 4-teiliger Vakuumgreifer, servomotorgetriebene Drehung und zylindergetriebenes Heben, kompatibel mit φ8-17.1mm Lippenstift.
• Demolding: Selbstpatentiertes Zwei-Kiefer-Vakuumsystem mit verstellbarer Griffspannung zur Verringerung von Produktschäden.

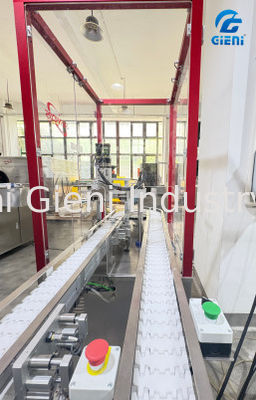

• Förderer: Flexibler Kettenförderer für eine reibungslose Formübertragung und eine kontinuierliche Produktion.

9Schrauben Sie die Einheit ab.

• Steuerung: Zylindergetriebene Greiferanlage und servomotorgetriebene Drehung mit einer Drehmomentregelungsgenauigkeit von ± 1%.
• Funktion: Steuert die Rotationskraft des Lippenstiffs präzise, um eine feste Verbindung zwischen der Paste und dem Rohr zu gewährleisten und Überspannungsschäden zu vermeiden.

Gesamtvorteile der Ausrüstung

1. Materialleistung: Der umfangreiche Einsatz von Edelstahlprofilen (SUS) und Aluminiumprofilen entspricht den Reinigungsstandards für Lebensmittel und Medizin.
2. Kontrollgenauigkeit: Servomotor + PLC-basierte Bewegungssteuerung gewährleistet eine Positionsaugenauigkeit der Schlüsselstation von ± 0,1 mm und einen Füllvolumenfehler von < 1%.
3. Prozessanpassungsfähigkeit: Unterstützt schnelles Schimmelwechsel, unabhängige Steuerung mit zwei Düsen und mehrstufige Temperatur-/Luftvolumenanpassung, geeignet für verschiedene Produkte (z. B. Lippenstift, Bleistift, medizinische Zäpfchen).
4. Wartungsfreundlichkeit: Abnehmbare Ladestation, schnell anschließende Pumpenköpfe und unabhängige Auswechslung des inneren Schlauchs reduzieren die Ausfallzeiten.
5. Sicherheit und Energieeffizienz: Vollversiegelte bewegliche Teile, ein zweischichtiger isolierter Kühlkanal und zwei Schnittstellen zur Stromversorgung sorgen für Betriebssicherheit und Energieeffizienz.
